霍尔传感器磁环的极数决定了脉冲信号的多少

     霍尔传感器是一种磁感应传感器，磁环和霍尔元件组成感应组合，磁环随转子转动，霍尔感应随转子转动的磁环，磁环通常采用多对极（偶数），比如2对极、3对极、4对极等，每对极分为N、S两极。霍尔元件触发有全极、双极、单极极三种，现有热水器水流量传感器采用较多的是单极锁存方式，即N极和S极依次通过霍尔感应位置时输出一个脉冲信号，换句话说，就是一对极磁极输出一个脉冲信号，多对极磁极输出多个脉冲信号。


     由此可以看出，磁环的极数决定了脉冲信号的多少，磁环极数越多转子转一圈所产生的脉冲信号个数就越多，霍尔水流量传感器的精度也就越高。现有霍尔双极性的可以实现S极和N极各输出一个脉冲信号，比单极锁存输出的脉冲信号翻倍。

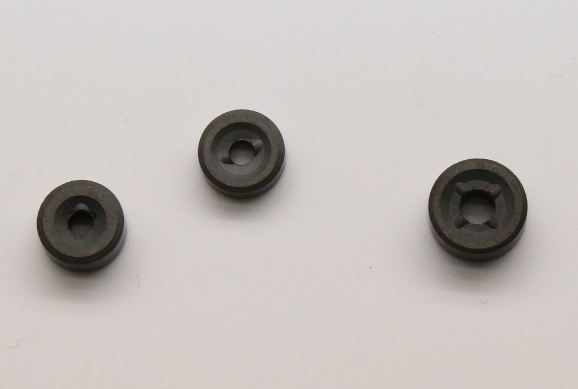

     霍尔传感器常用的磁环：注塑磁环       铁氧体多级磁环      粘结钕铁硼磁环

     文章出自水流量传感器工程师saier sensor，由磁铁生产厂家卡瑞奇小傅编辑整理。
